標 題：低維度材料設計及柔性器件應用
英文標題：Design of Low-Dimentional Materials and their Applications in Flexible Electronic Devices
作 者：張洪健
指導教師：黃維 院士、朱紀欣 教授
培養院系：柔性電子研究院
學 科：材料學
讀博寄語：求真、務實
主要研究內容
隨著人們生活質量與對可穿戴監測設備需求的提高以及物聯網、人工智能和人機交互等科技水平的發展，能夠?qū)θ梭w生命體征信號采集、轉化與識別的可穿戴柔性電子裝置成為連接智能生物與非智能機械裝置的橋梁。與建立在堅硬基底上的傳統硅基電子技術相比，雖然在器件結構、組成材料和系統功能等方面區別較大，但是柔性電子系統卻可以與傳統硅基電子系統進行無縫網絡連接。隨著世界信息化、生產數字化、生活智能化以及監護日常化的發展，由柔性傳感技術為代表的可穿戴柔性電子設備必將給電子信息產業帶來革命性變化。皮膚作為人體最大的器官，在機體保護、新陳代謝和信號感知等方面起著非常重要的作用，皮膚可以感知應力、壓力、溫度、濕度等物理信號，并可以將這些信號轉化為電信號傳輸?shù)酱竽X中。受到皮膚的啟發，近年來新型柔性傳感器例如應變傳感器、溫度傳感器、濕度傳感器和生理電信號傳感器等受到了廣泛的關注和研究，為人類的健康監測、疾病診斷和智能機器人等發展提供了廣泛的前景。
其中，應變傳感器可以同時檢測人體較強烈的運動信號（如關節的運動）和較微弱的運動信號（如動脈、血壓、呼吸、聲音等），在人機交互、智能機器人和醫療監測等領域有極其巨大的應用前景。同時，溫度傳感器可以實時監測身體的體溫特征或環境的溫度變化，對未來遠程智能醫療提供數據采集和分析。然而，由于傳感材料和器件結構的限制，柔性力學和溫度傳感器仍然存在著亟需解決的問題，如檢測靈敏度低、工作范圍受限和穿戴舒適性差等問題，阻礙了其進一步商業化應用。基于以上背景，在西北工業大學博士論文創新基金資助下，本項目開展了以下研究：
（1）高性能釩基納米材料的可控制備與柔性應變傳感器設計
首先提出了一種簡便且經濟高效的制備金屬性氣凝膠混合材料的原位合成策略，首次使用垂直排列的N摻雜碳納米管陣列修飾氮化釩納米片（VN/CNTs）。其中，氮化釩（VN）具有導電性高、形貌設計靈活和高比表面積的優點，對于柔性設備非常有利。此外，結合VN和原位生長的CNT陣列構建高導電三維網絡結構，提供了額外的電導率，從而有效促進了重疊的納米材料之間的電荷輸運，以達到提高靈敏度的目的。此外，通過高效、可控的脫氧-氮化策略，合成了高電導率的氧摻雜氮化釩（VNO）納米片。VNO材料的金屬特性和二維形貌，使其特別適用于制備高性能的可拉伸應變傳感器。進一步，基于釩基納米材料分別采用激光模板轉移法和覆膜轉換法制備了高性能柔性應變傳感器，具有高的靈敏度、寬的檢測范圍、高耐用性和快速響應。

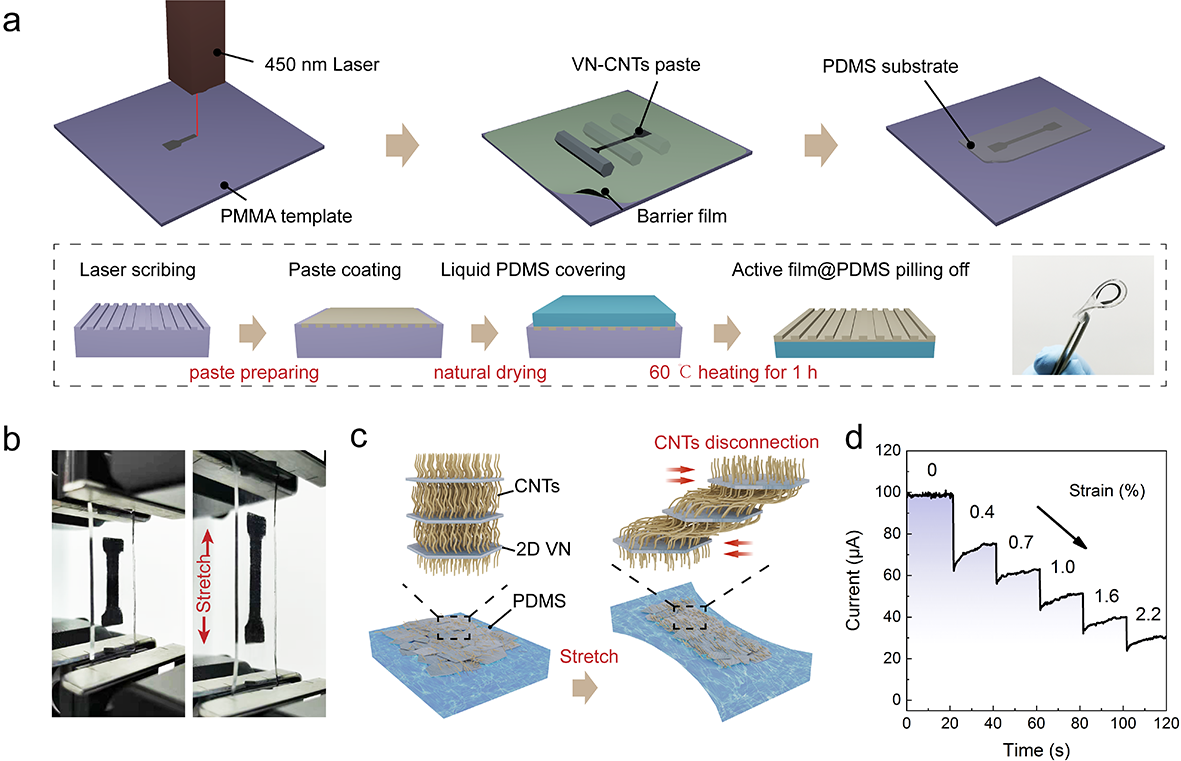

圖1 柔性應變傳感器的制備
（2）基于高性能柔性應變傳感器的人體健康監測系統
所制備的柔性傳感器由于其具有高靈敏度可以用于檢測人體各種生理信號。首先是人體關節運動的大應變信號，如手指、手腕、手肘、膝蓋等關節部位的運動狀態。此外還可以檢測人體生理活動引起的人體皮膚震動的微弱型號，如聲音信號、動脈脈搏信號和呼吸信號。將柔性傳感器貼于人體的聲帶部位，可以清楚地區分不同的單詞以及不同的重音節，這為智能語音識別提供了可能性。將傳感器貼于頸部，可以識別來自不同個人以及相同個人的不同生理狀態的實時脈搏信號。此外，將傳感器貼于咽喉部位，通過檢測食道附近肌肉的運動，可以監測人體的呼吸行為（如呼吸頻率等），用于實時監測呼吸系統疾病，如哮喘等。此外，本工作研究的傳感器具有可穿戴舒適性，薄的導電傳感層有利于人體皮膚熱量快速消散，對于可穿戴的舒適性具有重要意義。
圖2 柔性應變傳感器用于人體信號監測系統
（3）基于高性能柔性應變傳感器的人機操控系統
本項目制備的柔性應變傳感器在人機交互和人機操控的領域中顯示出巨大的應用潛力。將傳感器固定在“智能手套”的手指關節處，即可通過信號采集電路和控制電路收集傳感器在人體手指彎曲過程中的電阻變化并將其轉換為傳輸至微控制單元的輸出電壓信號。隨后，微處理器控制電機的旋轉，導致機械手指彎曲，可以使機械手準確、快速地對人體的手勢作出實時響應。此外，還基于該系統進一步設計了基于柔性應變傳感器無線操控智能車的應用場景，實現遠程操控智能車定向移動和避障，有助于開發人-機一體化的應用于特殊作業環境的無線操控裝備。
圖3 柔性應變傳感器用于人機操控系統
（4）基于“自控門”載流子器件的高靈敏可穿戴溫度傳感器及柔性傳感陣列
提出一種簡單、高效的原位NiO/Ni異質結“自控門”器件的制備技術，并將其應用在高性能可穿戴溫度傳感器中。所制備的器件由于具有特殊的金屬-半導體-金屬結構，展現出高效的電荷輸運性能、優異的導熱性能、靈敏的溫度傳感性能和超高的穩定性能，適用于物體表面和人體溫度信號的實時監測。此外，采用噴墨打印技術制備了基于高性能溫度傳感器的柔性溫度傳感陣列，可對空間溫度場進行精準分辨和成像，在人機界面、智能醫療系統等領域展現出廣闊的應用前景。

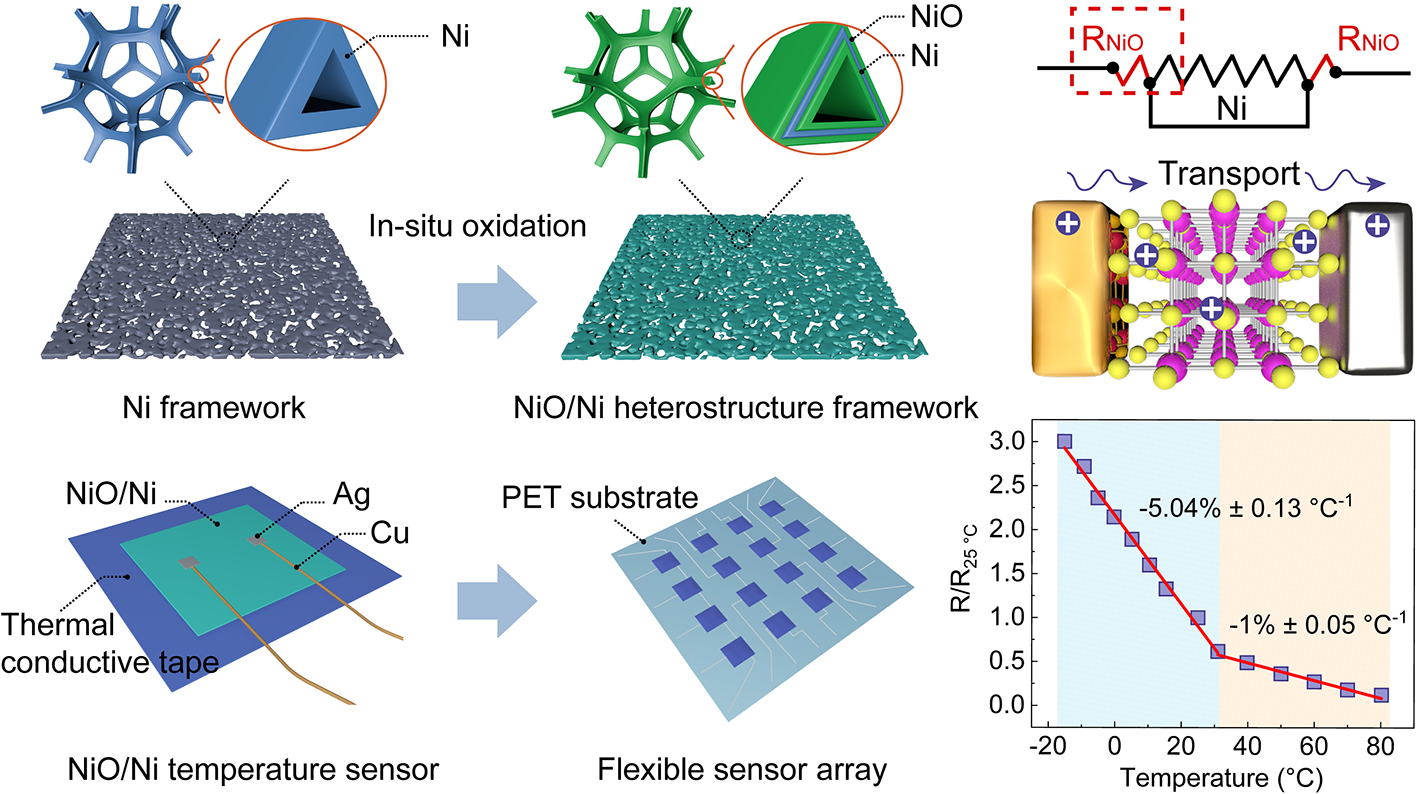

圖4 高性能柔性溫度傳感陣列
主要?jiǎng)?chuàng)新點
（1）采用高效、可控的原位氨化方法制備了高性能釩基納米材料。基于該類材料，采用特殊的激光模板轉移法和覆膜轉換法制備了具有高靈敏度、高耐用性、快速響應和穿戴舒適性的柔性應變傳感器；
（2）將高性能柔性應變傳感器應用于人體健康監測系統，可對人體生理信號實時精準監測，用于生理狀態監測和疾病預防；設計制備了無線人機操控系統，實現了機械手對人體手勢的精準快速識別，以及智能車定向移動和避障功能，用于特種裝備的設計和開發；
（3）采用簡便、高效的原位氧化方法制備了基于NiO/Ni異質結的“自控門”載流子器件，并制備了高性能溫度傳感器和柔性溫度傳感陣列，成功實現人體溫度信號和空間溫度場的探測。
代表性創新成果
一、論文：
1. Hongjian Zhang, Wenqi Han, Kui Xu, Yu Zhang, Yufei Lu, Zhentao Nie, Yuhang Du, Jixin Zhu,* Wei Huang,* Metallic Sandwiched-Aerogel Hybrids Enabling Flexible and Stretchable Intelligent Sensor. Nano Letters 2020, 20 (5), 3449-3458. (一區, TOP, IF=11.238)
2. Hongjian Zhang, Wenqi Han, Kui Xu, Huijuan Lin, Yufei Lu, Haodong Liu, Ruizi Li, Yuhang Du, Zhentao Nie, Feng Xu, Ling Miao, Jixin Zhu,* Wei Huang,* Stretchable and Ultrasensitive Intelligent Sensors for Wireless Human–Machine Manipulation. Advanced Functional Materials 2021, 31(15), 2009466. (一區, TOP, IF=18.808)
3. Hongjian Zhang, Kui Xu, Yufei Lu, Haodong Liu, Wenqi Han, Yang Zhao, Ruizi Li, Zhentao Nie, Feng Xu, Jixin Zhu,* Wei Huang,* Robust self-gated-carrires enabling highly sensitive wearable temperature sensors. Applied Physics Reviews 2021, 8(3), 031416. (一區, TOP, IF=19.162) (Featured Paper)
4. Hongjian Zhang, Yufei Lu, Wenqi Han, Jixin Zhu,* Yu Zhang,* Wei Huang,* Solar Energy Conversion and Utilization: Towards the Emerging Photo-Electrochemical Devices Based on Perovskite Photovoltaics. Chemical Engineering Journal 2020, 393, 124766. (一區, TOP, IF=10.652)
二、專利
1. 張洪健，朱紀欣，盧宇飛， 一種可穿戴式溫度傳感器及其制備方法202110058998.0（發明專利）
2. 韓汶杞，朱紀欣，張洪健， 一種基于柔性應變傳感器的機械手同步控制演示儀，CN213005283 U，2020（實用新型專利）
三、科技獎勵
2021年全國柔性電子博士生學術聯賽 “西北賽區一等獎”
