一、課程簡介
《航天發動機綜合實驗》以固液混合發動機和固體火箭發動機為對象，設置了固體燃料制備、固體燃料性能表征、液體氧化劑充裝、固體推進劑制備、點火系統設計、固體推進劑點火燃燒、固液混合探空火箭裝配、固液混合發動機地面試車實驗等多個實踐環節，旨在加深研究生們對火箭發動機領域相關理論的理解并提高動手實踐能力，以適應新形勢下學校空天動力領域研究生的高質量培養。
二、授課團隊教師介紹
劉林林，副研究員，博士研究生導師，長期從事火箭發動機技術及固體推進劑燃燒機理研究，主講《航天發動機綜合實驗》《固液混合推進技術》《固體推進劑裝藥安全與健康防護》等研究生課程，并參與《航天發動機燃燒》《含能材料與推進劑》《航天動力前沿技術》《動力技術科研安全》等研究生課程的授課。“固液混合發動機虛擬仿真實驗案例”入選陜西省專業學位研究生教學案例庫，“安全為特色的高品質航天動力綜合實驗課程設計”獲學校研究生教育研究基金項目資助。
金秉寧，副研究員，碩士研究生導師，長期從事火箭發動機燃燒穩定性控制技術和發動機精細化燃燒診斷技術研究，主講《燃燒不穩定理論》、《先進測試技術》、《航天發動機綜合實驗》、《動力技術科研安全》、《航天發動機燃燒概論》等研究生課程，并參與《新時代航天精神在飛行器動力工程專業教育中的融合與實踐》教育教學改革研究項目。
三、全鏈條、多層次實踐課程體系構建
課程基于現有實驗條件，結合航天學院空天動力技術研究所的優勢科研方向，以固液混合發動機和固體火箭發動機為對象，合理設計了實踐課程內容。在固液混合發動機方面，從燃料制備，到發動機地面點火試車，再到固液混合探空火箭裝配，可完成從基礎部件到系統總體的全方位實踐體驗，不但使研究生們對火箭發動機構成、工作原理及作用有了更深入的認識，也使其參與積極性得到了明顯提升。

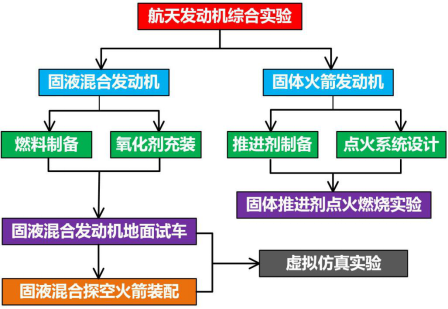

實踐環節組成
實踐課程授課現場
四、以基礎促創新的新型空天動力實踐課程探索
為了使研究生在實踐中思考，在思考中學習，在學習中成長，課程負責人劉林林老師編寫了國內固液混合發動機領域的第一部專著《固液混合發動機技術基礎》作為教材，該專著已入選“十四五”時期國家重點圖書、音像、電子出版物出版專項規劃及2022年度國家出版基金資助項目。授課團隊還編寫了講義《固體火箭發動機概論》，便于研究生們預先補充相關基礎知識，同時有助于研究生們及時查漏補缺，并在綜合能力拓展提高方面發揮了重要作用。
專著封面
為了體現并提升研究生的創新能力，課程圍繞某一主題設置開放性的火箭發動機設計題目來進行課程考核。研究生需要廣泛查閱相關文獻資料，學習發動機的工作原理及設計過程，并完成發動機設計紙制報告，再以PPT匯報的形式對設計思路、設計方法、具體結構、性能參數驗證等進行全面闡述。由于題目自由度大、設計過程體系性強、設計內容復雜，且需要團隊分工協作，可極大鍛煉研究生們的創新能力及綜合實踐能力。

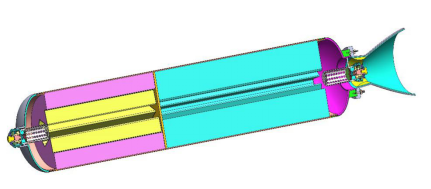

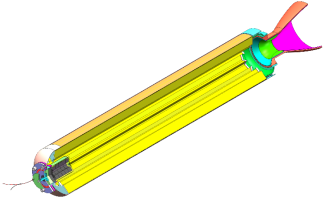

課程考核中設計的火箭發動機
五、安全與品質兼顧的高水平實踐環節打造
火箭發動機是各類航天器及武器系統的核心動力源，在航天和國防工業中發揮著不可替代的作用。由于火箭發動機一般在高溫（可達3500 K以上）和高壓（可達20 MPa以上）下工作，且所用推進劑通常為危險性較高的易燃易爆品，實踐過程需要在嚴密的安全防護下進行。為了確保實踐環節安全進行，火箭發動機的裝配及性能測試等實踐環節往往由演示講解代替，導致學生的實踐熱情不高且實踐效果不理想，難以滿足航天動力方向高質量育人需求。
“固液混合發動機虛擬仿真實驗”以航天學院固液混合動力團隊研制的某擠壓式固液混合發動機為對象，在發動機詳細零部件三維精細化建模的基礎上，完成了發動機裝配及工作過程虛擬仿真演示動畫，最終形成了“固液混合發動機虛擬仿真實驗案例”。
該發動機包括氧化劑供給系統和推力室兩大部分。其中，氧化劑供給系統用于液體氧化劑的貯存及恒流量供給，主要由增壓氣瓶、減壓閥、球閥、氧化劑儲箱、氧化劑加注接口等部件組成。
氧化劑供給系統
減壓閥 球閥 氧化劑加注接口
推力室是固體燃料的貯存場所，也是推進劑燃燒與能量轉換場所，由前封頭、噴注器、燃燒室、固體燃料藥柱、點火裝置和噴管等部分組成。
推力室
帶有噴注器的前封頭 星型固體燃料藥柱 拉伐爾噴管
以發動機零部件精細化三維模型為基礎，制作了發動機裝配過程及工作過程的虛擬仿真演示動畫。按實際操作步驟，發動機裝配過程可分為后封頭裝配、推力室裝配、氧化劑供給系統裝配及總體裝配四部分。

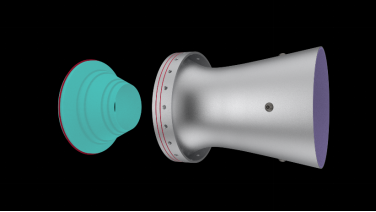

噴管收斂段安裝

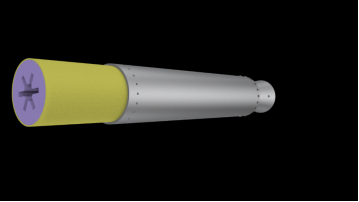

星型藥柱安裝

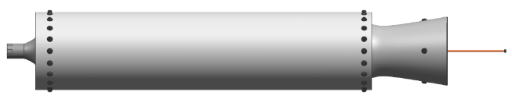

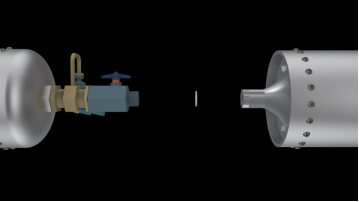

總體裝配
固液混合發動機以固體燃料和液體氧化劑作為推進劑，由于液體氧化劑的流動可控，天然具備能量管理便捷的優勢，因此工作過程演示包括發動機啟動過程、發動機變推力過程及發動機停機過程等部分。

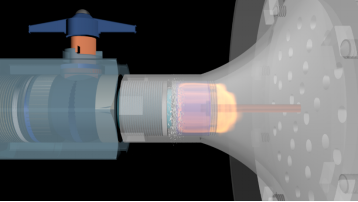

點火藥柱點燃、膜片閥打開

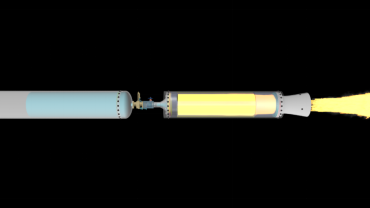

大推力工況

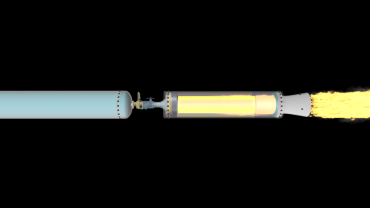

節流工況
在該虛擬仿真實驗中，研究生們可360°全方位地觀察固液混合發動機所有部件的詳細三維結構，并可反復觀摩發動機的整個裝配過程，因此能夠?qū)Πl(fā)動機的工作原理及工作狀態有更為深入的認識。此外，該虛擬仿真實驗具備多視角及一定的交互能力，有助于學習效果的提升。本虛擬仿真實驗可完全替代危險且成本高昂的發動機實驗環節，為打造安全與品質兼顧的航天動力實驗課程奠定了強有力的基礎。
